PCB Artwork · Quick-Turn Sample

PCB 설계의
새로운 기준

Multi-Layer, High-Speed, Impedance Controlled
난이도 높은 PCB 설계를 책임지는 전문 파트너입니다.

Active Layout  /  FPGA · High-Speed Interface Rev 03 · HDI · Impedance Controlled

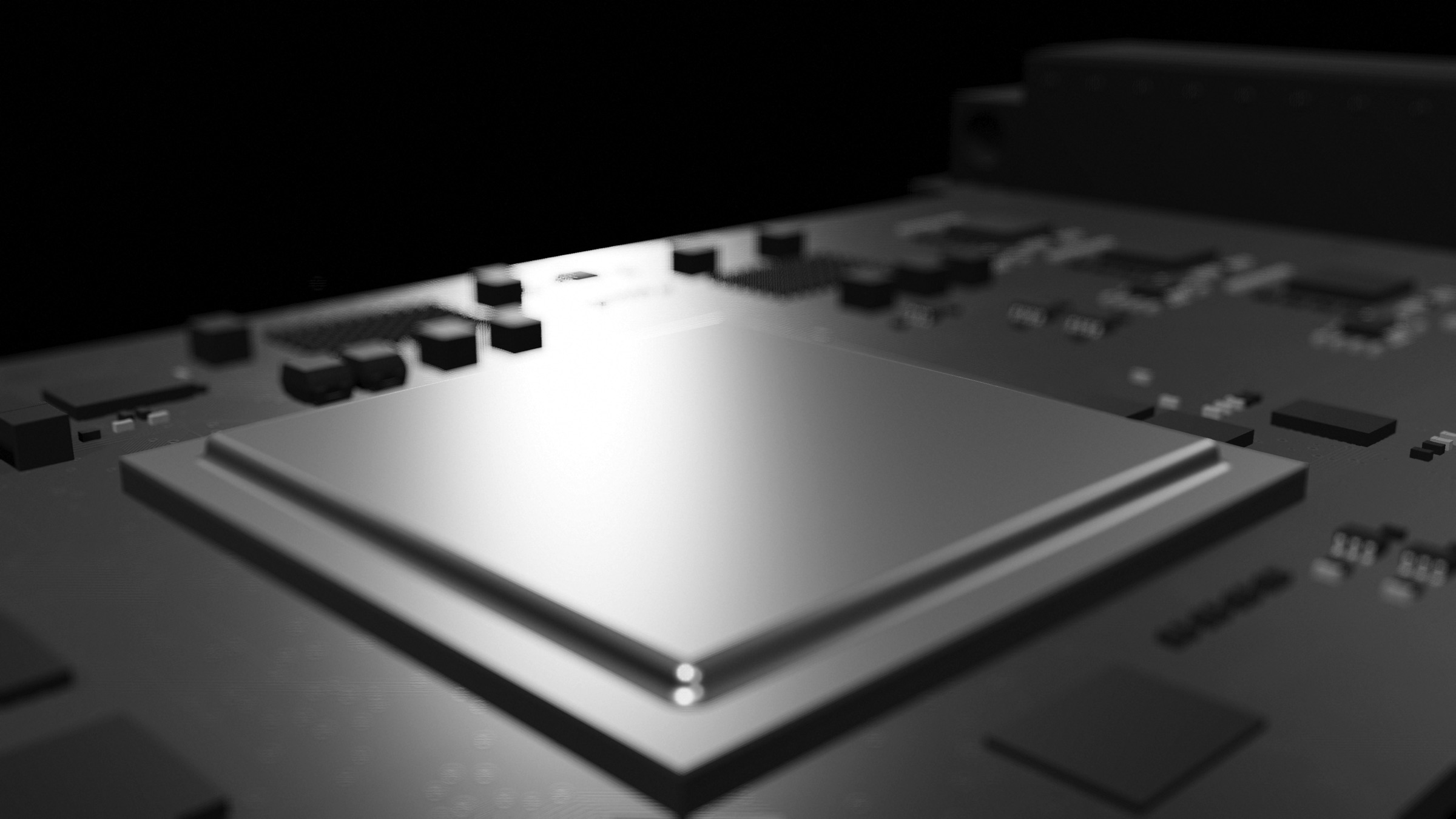

시프트인이 설계한 FPGA 보드 렌더 이미지
FIG.01 — SHIFTIN FPGA BOARD · SIGNAL FLOW

Stack-up Spec

Layer24 Layer
Single40Ω · 50Ω
Differential80Ω · 90Ω · 100Ω
ViaBlind / Buried · PTH · Back-drilling
InterfaceDDR4 · RF · PCIe · SerDes
ToolAllegro · OrCAD
Routing86%
Design Tools OrCAD Allegro Inter CAD SI / PI Sim
The Bottleneck

설계 인력은 부족하고,
사양은 점점 까다로워집니다.

고속 인터페이스, 고다층 HDI, 엄격한 임피던스 요구. 제품 개발 일정은 짧아지는데 숙련된 Artwork 인력을 확보하기는 점점 어려워지고 있습니다.

  • 01 · Speed샘플 한 번 받는 데 몇 주씩 걸리는 일정
  • 02 · PrecisionDDR · RF 신호 품질 문제로 반복되는 재설계
  • 03 · Connection설계 · 제작 · 조립 업체를 따로 관리하는 부담
Solution

설계부터 샘플까지,
한 번에 연결합니다.

Core Services

핵심 서비스

Artwork는 설계를 맡고, 샘플 제작은 검증을 맡습니다. 회로도만 보내주시면 부품 수급부터 SMT 조립까지 일괄 진행합니다.

A — 01ARTWORK

고속 / 고주파 설계

RF, DDR4/DDR5 메모리 인터페이스, High-Speed Differential Pair 임피던스 매칭 설계.

RF · DDR4 · DDR5
A — 02ARTWORK

고밀도 다층 PCB

4층부터 24층 이상의 Multi-Layer 및 HDI(Build-up) PCB 설계.

4 – 24+ Layers · HDI
A — 03ARTWORK

다양한 Tool 대응

고객사 요구 사양에 맞춘 Allegro, OrCAD 맞춤형 설계 및 Inter CAD 데이터 호환.

Allegro · OrCAD · Inter CAD
S — 01SAMPLE

신속한 샘플 제작

Artwork 완료 후 2~3일 내 빠른 샘플(Quick-Turn) 제작 및 배송.

Quick-Turn · 2–3 Days
S — 02VERIFY

회로 검증 (SI/PI 분석)

신호 무결성(Signal Integrity) 및 전원 무결성(Power Integrity) 시뮬레이션 협업 진행.

Signal · Power Integrity
S — 03ONE-STOP

원스톱 서비스

회로도를 기준으로 부품 수급(BOM), PCB 제작 및 SMT 조립까지 일괄 진행.

BOM · PCB · SMT
3D Mapping

생산 전에 끝내는
완벽한 검증,
실패 없는 PCB의 시작

고정밀 3D Mapping 솔루션으로 설계 오류와 시제품 제작 비용을 획기적으로 줄입니다.

Placement3D STEP 기반 부품 배치 · 높이 검토
Mechanical기구도(DXF) 대비 간섭 Check
Cost설계 오류 · 시제품 재제작 비용 절감

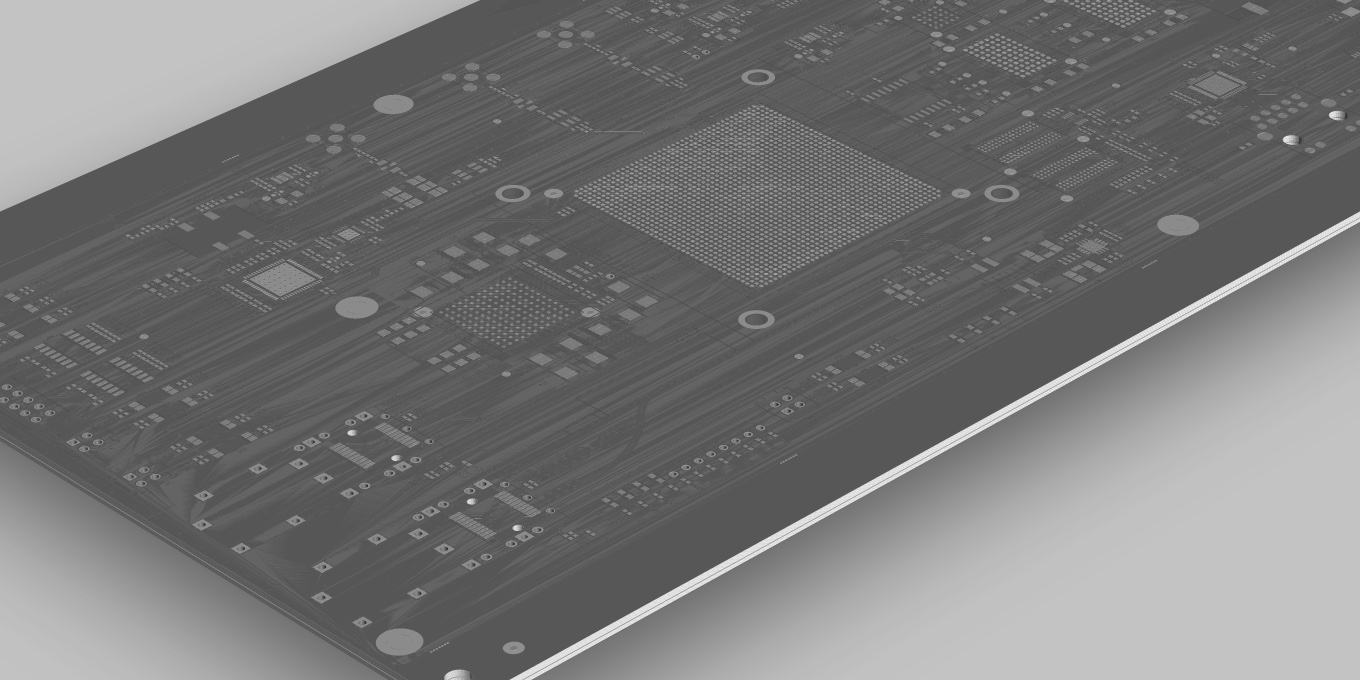

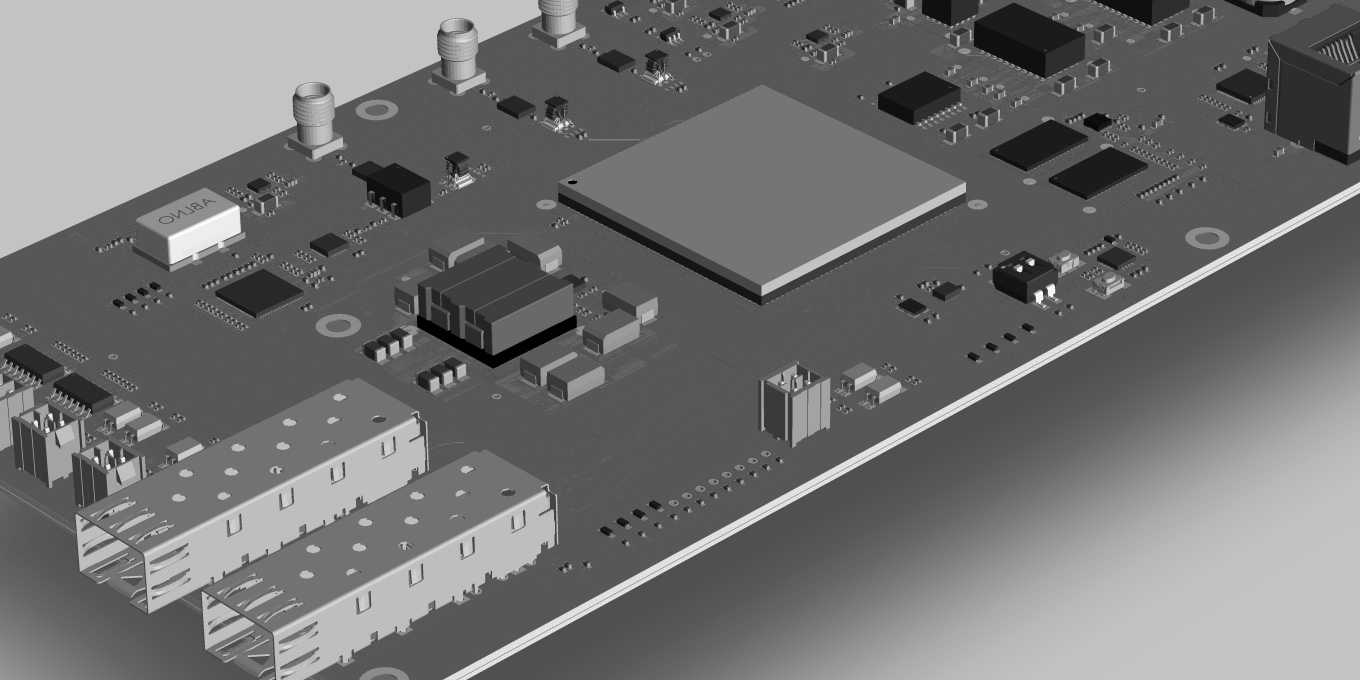

같은 시점의 2D PCB 레이아웃이 3D 모델로 매핑되는 과정 — FPGA, DDR 메모리, SFP 광 모듈 케이지 영역 FIG.02 — 2D LAYOUT → 3D MAPPING
2D Layout0%
Technical Capabilities

난이도 높은 설계일수록
차이가 드러납니다.

Impedance Control40Ω · 50Ω Single, 80Ω · 90Ω · 100Ω Differential 패턴의 완벽한 매칭과 Layer Stack-up 구조 설계.
Build-up & Blind/Buried, PTH, Back-drilling Via성능 극대화를 위한 Non-Stub 적용 설계 기술.
Noise & Bypass노이즈 대응과 바이패스 캡 최적 배치로 안정적인 전원 품질 확보.
DFM 검증Inter CAD를 활용한 제작성 고려 설계 검증 후 Gerber · 작업 사양서 출력.
Dept. of
PCB Precision
기술 상담 요청 →
Single40 · 50Ω Differential80 · 90 · 100Ω Layers4–24+ ViaBlind/Buried · PTH
Back-drilling
Process

6 Steps, Zero Rework

Workflow
01

접수 & 기술 상담

회로도(Schematic), Netlist, 기구도(DXF) 및 요구사항 접수

Intake
02

회로도 / BOM 검토

설계 사양 및 부품 리스트 검토, 수급 가능 여부 확인

Review
03

부품 배치 (Placement)

주요 부품 배치 및 기구 간섭 Check, Layer Stack-up 구조 확정

Placement
04

배선 & 임피던스 매칭

패턴 배선, 임피던스 매칭, 노이즈 및 바이패스 캡 최적 배치

Routing
05

거버 데이터 검증

Inter CAD 활용 DFM 검증 후 Gerber 파일 및 작업 사양서 출력

Verify
06

최종 납품

설계 데이터 및 Quick-Turn 샘플 PCB 납품

Deliver
About ShiftIN
“신속한 대응, 정밀한 설계로
고객의 혁신을 연결합니다.”
Company시프트인 (Shiftin Co., Ltd.)
Founded2019년 3월 20일
BusinessARTWORK(PCB 설계), Sample PCB 제작, 단면/양면/다층 PCB 공급
ToolsOrCAD, Allegro, Inter CAD
Address경기도 수원시 영통구 신원로55, 테크트리영통지식산업센터 1동 905호
Contact Us

빠르게, 정확하게.

PCB 설계 인력 부족, 까다로운 사양의 Artwork, 빠른 샘플 제작이 필요하시면 언제든 연락주세요. 회로도와 요구사항을 이메일로 보내주시면 빠르게 검토해 드립니다.
